レーザーマーカー用 オートマーキング装置

量産品のレーザーマーキングを「速く」・「簡単」にします。

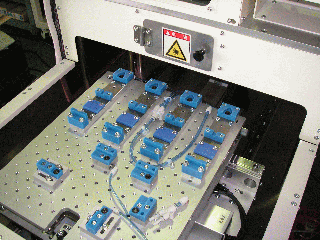

◎ オートマーキング装置 LM-102 ベースモデル

量産品や印字範囲の広いワークへのマーキングに最適な装置です。
ワークの自動搬送や、御要望に応じたマーキングソフトをオプション搭載する事によって 更にレーザーマーカーの稼働率の向上が可能になります
Flash版 レーザーマーカー用オートマーキング装置 動画

◎ レーザーマーカー用
  オートマーキング装置

☆ 貴社で現在稼働中(使用中)や御取扱いのレーザーマーカーを
  御希望の仕様に進化させ、稼働率の向上をはかります!!

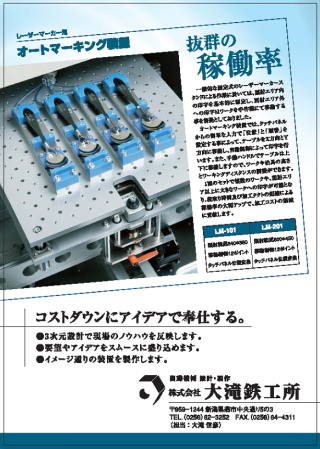

レーザーマーカー用オートマーキング装置 カタログ表面 ダウンロード レーザーマーカー用オートマーキング装置 カタログ裏面 ダウンロード

◎ オートマーキング装置 スプーン印字例

スプーン印字例
スプーン印字例

◎ レーザーマーカー用
 オートマーキング装置 携帯用ダウンロード

レーザーマーカー用 オートマーキング装置
携帯用 動画ダウンロード QRコード

対応予定です
ドコモ用 ソフトバンク用 au用
※別途パケット通信料が発生します。

◎ レーザーマーカー用
 オートマーキング装置 LM-102 スペック

 LM-102 基本スペック

移動量 X軸移動量(テーブル左右) 200mm
Y軸移動量(テーブル前後) 540mm
Z軸移動量(テーブル上下)  40mm
レーザー
照射
可能範囲
X軸方向*1 370mm
Y軸方向*1 430mm
テーブル テーブル作業面大きさ 370 x 430mm
テーブルの最大積載量 10kg
入力 電源 AC 100V
エアー 0.7MPa
*1 レーザーマーカーの照射範囲により制限される場合があります。

 ○その他、希望の仕様にカスタマイズは要相談
LM-101 のサイズ

◎ レーザーマーカー用
  オートマーキング装置 LM-201

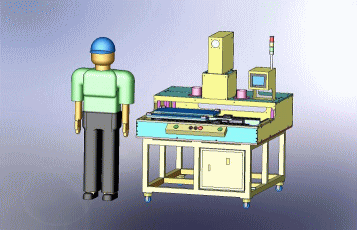

LM-201 の3Dイメージ図
レーザーマーカー用
オートマーキング装置

導入によるメリット
