レーザーマーカー用 エコマーキング装置

多品種少ロット品のレーザーマーキングを「速く」・「簡単」にします。

◎ レーザーマーカー用
  エコマーキング装置 LB−103  基本仕様モデル

多品種少ロット品のマーキングに最適な装置です。
レーザーマーキング工程を改善し、稼働率の向上ををはかります!
発売開始より10年目を迎え、更に技術を高めた改良を重ねております。
ニーズにあわせたオプション治具パーツやソフトウエアを搭載する事によって
マーキングや段取り工程を簡単にして、作業時間を格段に短縮できます
<
エコマーキング装置 LB−103
☆御客様よりの御要望を反映いたしました
◎ 段取り時間を短縮したい
◎ 導入から稼働までをスムーズに行いたい
◎ レーザー光による事故を防止したい
◎ 作業者が簡単に使える装置やマーキングソフトが欲しい
◎ レーザーマーカーを複数台搭載して作業タクトを短縮したい
◎ シャフトの曲面にマーキングを行いたい(オプション対応)

◎ レーザーマーカー用
  エコマーキング装置 概要

概要
  • レーザーマーカーの稼働率と経済性、安全性を向上させることを目的とした装置です。
  • 段取り時間を短縮するために、位置決めピン穴付きの治具テーブルを装備しています。
  • マーキングの際には、自動シャッターで遮光をしレーザー光による事故を防止します。
  • ワークの厚さに合わせて、テーブル高さをカウンター付きハンドルで調整できます
  • 搭載されるレーザーマーカーに合わせてプログラムを設定し、動作確認を致します。

◎ レーザーマーカー用 エコマーキング装置
    販売価格

◎レーザーマーカー用
  エコマーキング装置 LB−103 (基本仕様)
      価格は都度御見積
 ※ 御希望に応じた仕様にカスタマイズできます
 ※ 搭載するレーザーマーカーやマーキングソフトも別途、御見積いたします
 ※ 印字面高さ(ワークの厚さ)が100mm迄のワークに対応ができます

◎レーザーマーカー用
  エコマーキング装置 LB−301
       価格は都度御見積
 ※ 搭載するレーザーマーカーやマーキングソフトも別途、御見積いたします
 ※ 印字面高さ(ワークの厚さ)が300mm迄のワークへの対応が可能です

◎レーザーマーカー用
  エコマーキング装置 LW−600
       価格は都度御見積
 ※ 搭載するレーザーマーカーやマーキングソフトも別途、御見積いたします
 ※ 印字面高さ(ワークの厚さ)が600mm迄のワークへの対応が可能です

※ ステンレスへの「カラー発色システム仕様」 に付きましては
  レーザーマーカーとマーキングソフトを含む御見積を致します

◎ レーザーマーカー用
  エコマーキング装置 オプション

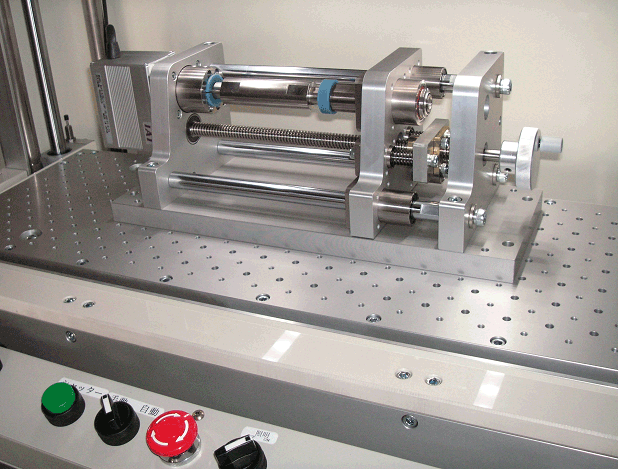

○シャフトマーキングユニット

シャフトマーキングユニット SM−181

円筒形状のワーク回転印字用オプション
◎ 円筒ワーク回転ユニット SM−181
    (LB-300に対応)
※ ワーク最大寸法 φ180mm*長さ200mm

       価格は都度御見積

 ※ 弊社開発の回転マーキングソフトと制御用パソコンを標準装備
 ※ 上記標準寸法以上の直径及び長さにつきましては、都度見積いたします
 ※ ワークチャッキング用治具の設計製作もいたします
 ○シャフト(円柱、パイプ)などの曲面の円周上にマーキングを行うユニットです
 ○制御モータを専用ソフトでリンクして回転させる事により、指定の角度にマーキングが行えます
 ○円筒側面の全周360度に目盛りの様なマーキングが行えます
 ○カップなどの形状へのマーキングにも最適です
◎ その他 オプション
○レーザーマーカーの増設(3台まで)
○各種ワーク取付治具
○バーコード簡単マーキングシステム
○ネームプレート簡単マーキングソフト
○集塵機

◎ レーザーマーカー用
  エコマーキング装置 LB−103 仕様概要

仕様概要
  参考図掲載の仕様となります。

  ○機械本体寸法
     960mm(幅) x 560mm(奥) x 1300mm+レーザーヘッド(高さ)
  ○装置本体重量
     220kg
  ○治具テーブル寸法
     900mm(幅) x 360mm(奥)
  ○テーブル上下調整高さ
     100mm
  ○ワークの印字面の最大高さ(厚さ)
     100mm (基本仕様)
  ○テーブルへの最大積載量
     10kg
  ○使用電源
     100V
  ○供給エアー圧
     0.5MPa以上

◎ レーザーマーカー用
  エコマーキング装置 その他

搭載レーザーマーカー実績機種(2017年1月1日現在)
  ○キーエンス (KEYENCE)
    MD−X1520、MD−V9900、MD−V9920、MD−S9900、
MD−V9600
  ○パナソニック電工サンクス (SUNX)
     LP−V10、LP−V15、LP−Z250、LP−Z256

   その他のメーカー、機種の搭載については、お問い合わせください
